工业棒材

    工业用实心棒材即可以用直接挤压也可以用间接挤压的方式来制造,依据不同的产品用途,我们推荐给您不一样需求。

    公司专注于工业使用或高性能的铝合金挤压型材的开发和生产,配备了40余条挤压生产线,最大4500T的直接互动挤压机,高精度,高产能配合客户的定客制化需求。

    自材质开发,材料熔炼、截面设计、模具开发和制造、产品开发和制造、产品测试的全流程一站式服务,大大节约您的开发时间和成本。

    我司反向挤压棒材优点:

挤压制品横向、纵向上的力学性能及微观组织差异较小;

没有明显的剧烈变性区,可以生产粗晶环深度浅且晶粒细小的制品;

全部采用削皮后铸锭挤压,铸锭表面氧化铝、偏析层、杂污等不会带入制品;

没有交接料、缩尾等传统直接挤压的头尾料缺陷。

    由于反向挤压金属流动特性,挤出物除了在浅表层有较高的剪切应变外,横截面的其他位置应变率是比较均匀的。而正向挤压不仅在挤出物表面有着比反向挤压更高的剪切应变外,横截面沿半径方向也存在明显的应变率梯度,主要表现在晶粒尺寸的不均匀性,如下图所示:

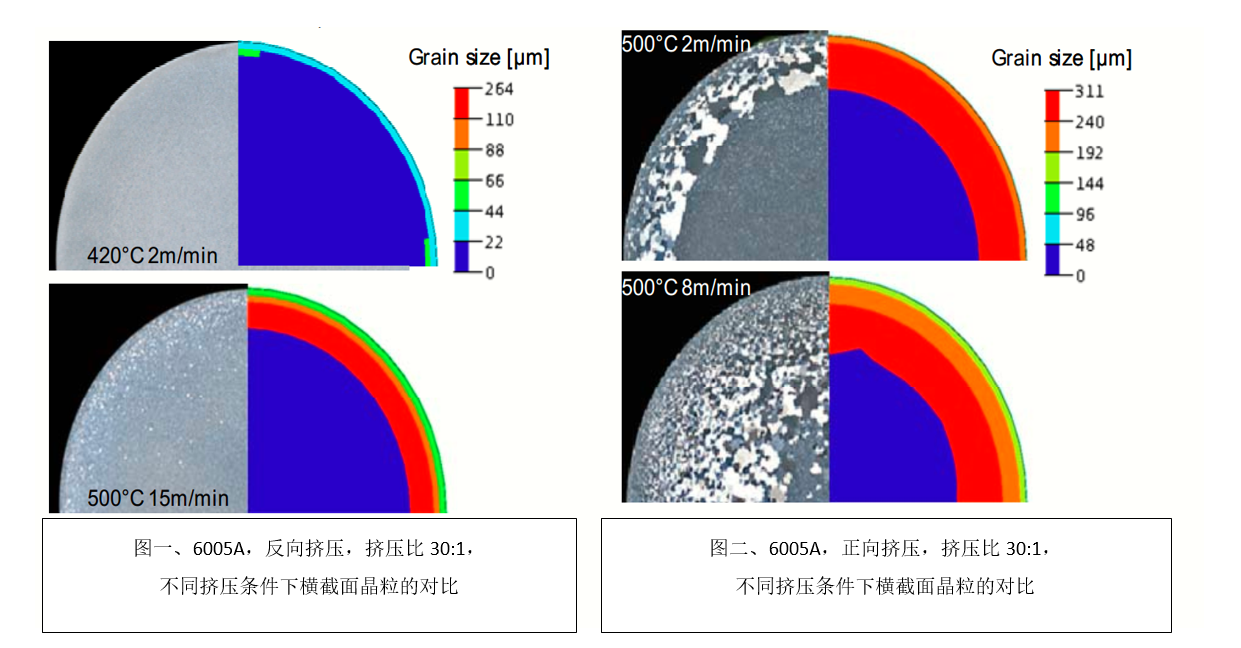

    图一:6005A合金,反向挤压,低温工艺条件(420℃*2m/min)与高温工艺条件(500℃*15m/min)作对比,虽然两个工艺条件相差巨大但晶粒尺寸并无明显变化;

    图二:6005A合金,正向挤压,次低温工艺条件(500℃*2m/min)与次高温工艺条件(高温较高速500℃*8m/min)作对比,两个工艺条件差异较小,但是结果差异却是显著的:①同一横截面下,表层到心部的晶粒尺寸有较大差异,②不同工艺条件下晶粒尺寸也有明显变化。


    材质:

2000系列;

3000系列;

4000系列;

5000系列;

6000系列;

7000系列。
